ACTILINK-S
INTEGRIERTE
SERVOMOTOREN
Die ACTILINK-S Serie von Synapticon bietet eine einzigartige Kombination von Servomotoren mit integrierten Antrieben - ohne dabei größer zu sein als herkömmliche Servomotoren aber gleichzeitig die volle Leistungsdichte liefern.
Servomotor - all inklusive
Antrieb / Servo Drive
voll ausgestattetes SOMANET Integro Servo Drive mit hervorragender Regelperformance
18-bit Multi-Turn Absolut Encoder (Batterielos)
Kalibriert für höchste Präzision => 200 Arcsec absolute Genauigkeit
Multiturn mit rückgewonnener Energie – keine Batterie erforderlich
262.144 Inkremente pro Umdrehung
Single Cable Technology
Ein Kabel, ein Stecker – für alles, was Sie brauchen: Gleichstrom + Feldbus + STO.
Daisy-Chain-Option für alle Komponenten. Keine zusätzlichen Feedback- oder Phasenkabel – ACTILINK-S schließt diesen Kreis direkt am point of motion!
Quick Lock: Schnell. Sicher. Klick.
Verschiedene Feldbus Optionen
Ein Motor, jeder Feldbus: Vereinheitlichen Sie Ihr Design, Ihre Tools und Ihren Workflow.
- EtherCAT
- PROFINET with IRT
- Ethernet/IP
Motion Control Performance
Dank des integrierten kompletten SOMANET-Motion-Control-Stack liefert ACTILINK-S Motion Control auf Robotikniveau – jetzt für jede Maschine
Beinhaltet Auto-Tuning, Cogging-Kompensation, Feedforward-Algorithmen und vieles mehr.
Lernen Sie ACTILINK-S kennen:
Voll Ausgestattet
SOMANET Integro auf dem Motor liefert ein all-in-one Servo Drive, Batterie-losen Muliturn Encoder und integrierte Safety.
Flexibel
3 Feldbus Optionen, verschiedene Anschlusskonfigurationen und Leistungsklassen
Ultrakompakt
Mit integrierter Elektronik keine Zunahme der Größe im Vergleich zu herkömmlichen Servomotoren - die keinen integrierten Antrieb haben!
HOCHMODERNE SERVOMOTOREN
VON SYNAPTICON BASIEREND
AUF SOMANET INTEGRO
Die Motoren der ACTILINK-S Integro Reihe bieten höchste Leistungsdichte auf kleinstem Raum und integrieren die Antriebe der SOMANET Integro Reihe in kostengünstige und zuverlässige Servomotoren.
Genießen Sie alle Vorteile unserer voll ausgestatteten Servomotoren - bereits fertig montiert und einsatzbereit.
Genießen Sie alle Vorteile unserer voll ausgestatteten Servomotoren - bereits fertig montiert und einsatzbereit.
Der kompakteste integrierte Servomotor
- Minimaler Bauraum: Schon ab 60 x 60 x 104 mm – und auch größere Varianten bleiben deutlich kürzer als marktübliche Lösungen.
- Alles integriert: Motor, Encoder und Elektronik in einem Gehäuse – kein zusätzlicher Servoregler im Schaltschrank notwendig.
- Schlankes Design: Keine „Elektronik-Rucksäcke“ oder sperrigen Zusatzmodule – alle Funktionen sitzen direkt im Motor.
- Mehr Freiheit im Maschinenbau: Kürzere Bauformen ermöglichen kompaktere Anlagenlayouts und eröffnen neue Designmöglichkeiten.
Ihr Vorteil: Ganz gleich, welche Motorgröße Sie wählen – Sie erhalten stets die kompakteste Lösung ihrer Leistungsklasse. Das spart Platz, reduziert den Installationsaufwand und steigert die Effizienz Ihrer Maschine.
Der stärkste integrierte Servomotor
- 200 W bis 1000 W Dauerleistung
- Bis zu 13 Nm maximales Drehmoment
ACTILINK-S Motoren bieten eine kontinuierliche Leistung von 200 W bis 1000 W. Die Spitzenleistung kann bis zu 3,4 kW und das Spitzendrehmoment bis zu 13 Nm erreichen. Damit setzt der ACTILINK-S neue Maßstäbe und überwindet die Grenzen herkömmlicher, leistungsschwacher integrierter Servos.
Vielseitige Feldbus Optionen
- EtherCAT
- PROFINET (mit IRT)
- EtherNet/IP
Ihr Vorteil: Mehrere Feldbus Optionen, eine Servoplattform.Das ermöglicht Ihnen, Ihre Konstruktion, Tools und Arbeitsabläufe zu vereinheitlichen, unabhängig vom gewählten Feldbus.
KEINe DROSSELUNG
- Patentiertes thermisches Design
- Bis zu 5-mal höhere Leistungsdichte als andere Motor- und Antriebslösungen
Zum ersten Mal überhaupt: Ein integrierter Motor im gleichen Raum wie ein herkömmlicher einfacher Motor – mit gleicher Leistung. Der gesamte Servoantrieb und der Encoder wurden in das Gehäuse des Encoders integriert. Dank eines patentierten thermischen Designs bietet der Motor eine bis zu 5-fach höhere Leistungsdichte als andere Motor-plus-Antrieb-Lösungen.
18 bit Multiturn Absolut Encoder
Mit 262.144 Inkrementen pro Umdrehung bietet der integrierte Positionsgeber eine Auflösung von unter 5 Winkelsekunden.
Er ist für höchste Präzision kalibriert und erreicht damit eine absolute Genauigkeit (INL) von 0,055 Grad.
Die Multiturn-Funktion nutzt Energy Harvesting, um selbst bei abgeschalteter äußerer Stromversorgung jede Bewegung zu registrieren.
Er ist für höchste Präzision kalibriert und erreicht damit eine absolute Genauigkeit (INL) von 0,055 Grad.
Die Multiturn-Funktion nutzt Energy Harvesting, um selbst bei abgeschalteter äußerer Stromversorgung jede Bewegung zu registrieren.
SINGLE-CABLE
TECHNOLOGIE
Mit dieser Technologie benötigen Sie nur ein einziges Kabel und einen einzigen Stecker für alles: DC-Strom, Feldbus und STO (Safe Torque Off). Es gibt keine zusätzlichen Feedback- oder Phasenkabel, da ACTILINK-S die Rückmeldung direkt am Point of Motion erfasst. Eine Daisy-Chain-Option ist ebenfalls verfügbar. Der Quick Lock-Verschluss sorgt für eine schnelle und sichere Verbindung.
MOTION CONTROL
AUF ROBOTIK NIVEAU
Der Motor nutzt den kompletten SOMANET Motion-Control-Stack, der eine Motion-Control-Leistung auf Robotik-Niveau für jede Maschine ermöglicht. Er beinhaltet Funktionen wie Auto-Tuning, Cogging-Kompensation, Feedforward-Algorithmen und vieles mehr.
TERMIN VEREINBAREN
Vereinbaren Sie einen Termin mit unserem Sales Team und lernen Sie alle Vorteile der ACTILINK-S Reihe kennen:
Termin buchenDIE MODELLE DER ACTILINK-S

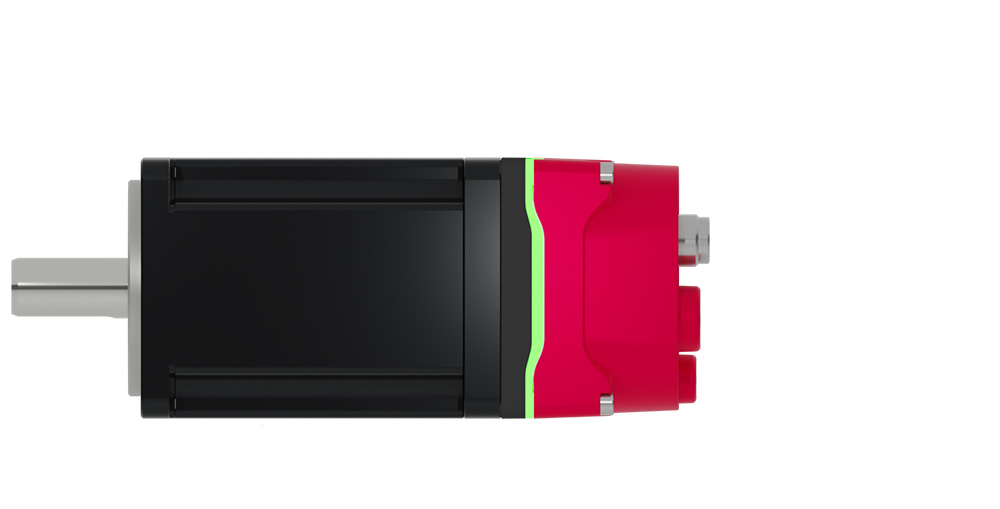

INTEGRO COMPACT REIHE
Wir bieten Motoren von 200W bis 1000W und einem
Drehmoment von 0.65 Nm bis 3.2 Nm Dauereinsatz an.
Alle Motoren sind mit und ohne Bremse
und mit zwei Anschlussvarianten verfügbar.
Drehmoment von 0.65 Nm bis 3.2 Nm Dauereinsatz an.
Alle Motoren sind mit und ohne Bremse
und mit zwei Anschlussvarianten verfügbar.
Technische SPEZIFIKATIONEN
| Model | Actilink-SC 6-1 | Actilink-SC 6-2 | Actilink-SC 6-3 | Actilink-SC 8-1 | Actilink-SC 8-2 | |
|---|---|---|---|---|---|---|
| Continous Operation* | ||||||
| Continous Stall Torque | Nm | 0.65 | 1.3 | 2 | 2.4 | 3.2 |
| Rated Torque | Nm | 0.65 | 1.3 | 1.9 | 2.4 | 3.2 |
| Rated Velocity | rpm | 3000 | 3000 | 3000 | 3000 | 3000 |
| Rated Power | W | 200 | 400 | 600 | 750 | 1000 |
| Rated Voltage | V | 48 | 48 | 48 | 48 | 48 |
| Rated DC current | A_DC | 5 | 10 | 15 | 18 | 24 |
| Rated Overall Efficiency* | 80% | 82% | 83% | 87% | 88% | |
| Peak Operation | ||||||
| Peak torque | Nm | 2.5 | 5 | 8 | 9.5 | 13 |
| Peak Power | W | 520 | 1040 | 1670 | 2480 | 3400 |
| Maximum velocity | rpm | 4500 | 4500 | 4500 | 4500 | 4500 |
| Peak DC current | A | 24 | 40 | 60 | 76 | 120 |
| Mechanical | ||||||
| Weight | kg | 1.1 | 1.4 | 1.8 | 2.4 | 2.9 |
| Inertia | kgcm2 | 0.29 | 0.58 | 0.83 | 1.5 | 1.8 |
| Weight (with brake) | kg | 1.5 | 1.8 | 2.2 | 3 | 3.3 |
| Inertia (with brake) | kgcm2 | 0.31 | 0.59 | 0.84 | 1.65 | 1.95 |
| Max radial load | N | 245 | 245 | 245 | 392 | 392 |
| Max axial load | N | 74 | 74 | 74 | 147 | 147 |
| IP rating | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | |
| Operating Temperature | °C | 0- 40** | 0- 40** | 0- 40** | 0- 40** | 0- 40** |
| Max operating altitude | m | 2000*** | 2000*** | 2000*** | 2000*** | 2000*** |
| Storage Temperature | °C | -20 - 40 | -20 - 40 | -20 - 40 | -20 - 40 | -20 - 40 |
| Relative Humidity | 20% -80% | 20% -80% | 20% -80% | 20% -80% | 20% -80% |
SIE HABEN FRAGEN?
Wir beraten Sie gerne zu unseren Produkten oder zu Einsatzmöglichkeiten von Integrated Motion Technologie in Ihrer Applikation. Sprechen Sie mit uns über Ihr Projekt in jedem Entwicklungsstadium.
